絕緣筒

產品說明：
該系列產品系由變壓器絕緣紙板及高密度T4紙板加工而成。
主要產品有：端圈、撐條、墊塊、墊條、定位圈、絕緣筒、絕緣環、絕緣槽等。
產品延伸性能高，具有較高的機械、電氣性能。
適用于變壓器、電抗器、互感器等輸變電設備中作為固體絕緣材料。

6644 PET復合膜的性能。
序號 項目 單位 0.5PET薄膜 1.1PET薄膜 1.4PET薄膜
1 厚度 mm 0.5 1.1 1.4
2 厚度公差 % ±10 ±10 ±10
3 定量 g/㎡ 710 1500 2000
4 定量公差 % ±12 ±12 ±12
5 寬度允許偏差 mm ≤60即條帶：±0.5
＞60≤1000：±0.8
＞1000：±1
6 單層薄膜厚度 mm 0.25 0.35 0.35
7 擊穿電壓 kV ≥25 ≥30 ≥35

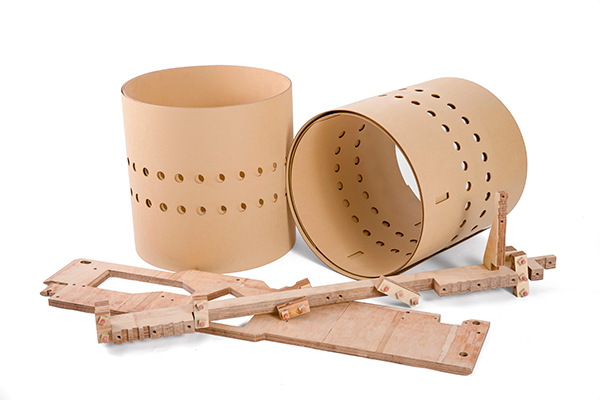

安裝支板及絕緣筒組合

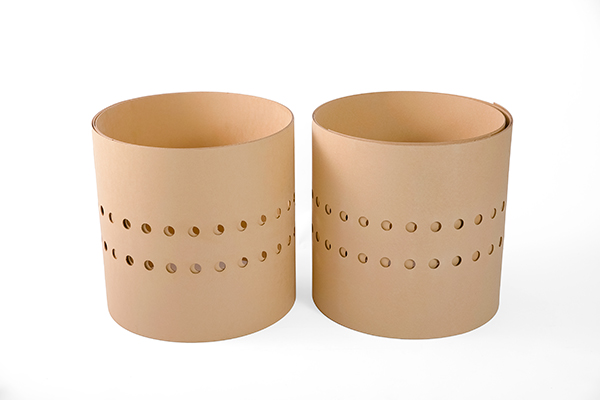

絕緣筒

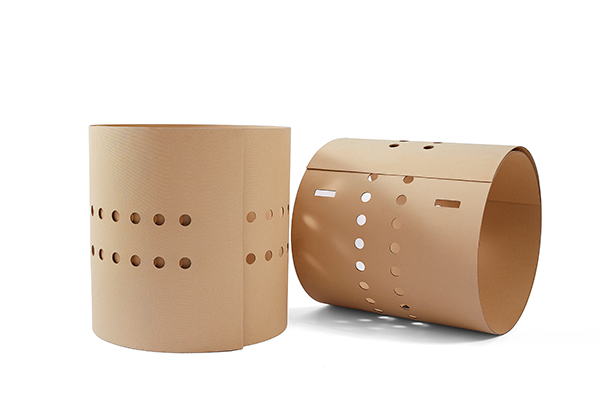

絕緣筒

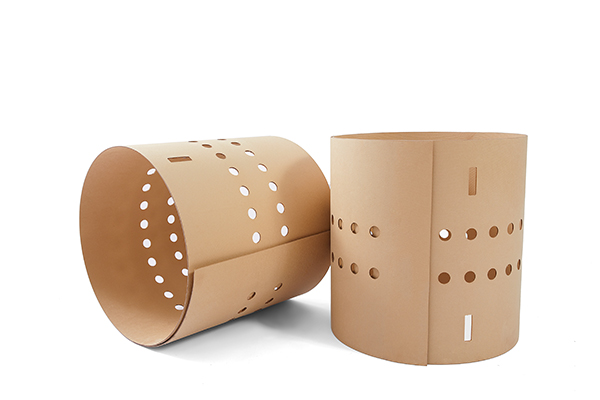

絕緣筒
